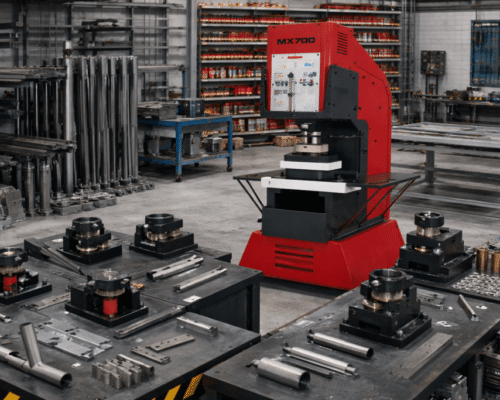

Vertikaalse 70t pressi võimalused
Avade ja aukude pressimine metallile
Avade ja aukude pressimise metallplekile ja lattmaterjalile, kasutades erinevaid stantse, matriitse ja abiseadmeid. Kuigi kasutusel on mitu erinevat tööriista, on lõpptulemus alati sama – täpsed, puhtad ja korduvad augud ning kujundatud avad vastavalt kliendi vajadusele.
On võimalik pressida ümmargusi, ruudukujulisi, ristkülikukujulisi ja ovaalseid avasid, samuti valmistada lameda otsaga või ümardatud otstega lattdetaile, nii avaga kui avata. Kasutame spetsiaalset ekstraktorit, mis hoiab lattmaterjali pressimise ajal kindlalt paigal ja väldib materjali deformeerumist ka paksemate detailide puhul.
Mida nende tööriistadega teha saab:
- Aukude ja avade pressimine metallplekile ja flat bar’ile
- Ümarate, ruudukujuliste, ristkülikukujuliste ja ovaalsete avade tegemine
- Lattdetailide valmistamine ümardatud otstega
- Detailide seeriatootmine ühesuguse kvaliteediga
- Täpne ja deformatsioonivaba stantsimine
Tehnilised võimalused:
- Lattmaterjali maksimaalne paksus: kuni 15 mm
- Lai valik standardseid stantse ja matriitse
- Võimalus valmistada ka erimõõdus ja erikujulisi avasid
- Iga pressikäiguga valmib üks täpse pikkuse ja kujuga detail
See on ideaalne lahendus olukordades, kus on vaja kiiret, täpset ja puhta servaga avade pressimist, ilma puurimise või mahuka järeltöötluseta. Tulemuseks on professionaalse välimusega detailid, mis sobivad kohe edasiseks keevitamiseks, komplekteerimiseks või viimistlemiseks.
On olemas kohapeal korralik valik stantse erinevate avade jaoks. Kui vajate midagi, mis meil kohapeal kohe pole, siis spetsiaalse stantsi tegemine võtab aega umbes 2 nädalat.
Metalli painutamine pressiga
Erinevad metalli painutamise võimalused painutusmatriitsidega, mis on ette nähtud metallpleki ja lattmaterjali täpseks painutamiseks. Tööriist sobib detailide painutamiseks kuni 350 mm pikkuses ning võimaldab töötada erinevate materjalipaksustega tänu reguleeritavale V-soone süsteemile.
Matriits on varustatud 88° stantsiga ning mitme vahetatava/reguleeritava V-avaga, mis tagavad paindlikkuse ja täpsuse erinevate painutustööde puhul. V-ava mõõt sõltub kasutatavast reguleerimisplaadist ning valitakse vastavalt painutatava materjali paksusele.
Peamised omadused:
- Maksimaalne painutuspikkus: 350 mm
- Maksimaalne painutatava materjali paksus: kuni 20 mm
- Stantsi nurk: 88°
- Reguleeritavad V-avad: 120 mm, 80 mm, 60 mm, 40 mm, 30 mm ja 16 mm
Kasutusala:
Sobib metallpleki ja lattmaterjali painutamiseks tootmises, metallitöökodades ja tööstuslikes rakendustes, kus on vajalik tugev, vastupidav ja mitmekülgne painutustööriist. Reguleeritav süsteem võimaldab kiiret seadistamist vastavalt materjali paksusele, tagades kvaliteetse ja ühtlase painutustulemuse.
Lehtmetalli nurk-lõikur
Reguleeritav Stripper die 90° on professionaalne lõiketööriist, mis on mõeldud metallpleki, nurgaterase ja muu profiilmaterjali täpseks väljalõikamiseks ja vormi eemaldamiseks. Tööriist võimaldab 90-kraadist fikseeritud lõiget ning on reguleeritav kuni 150 × 150 mm, mis teeb selle väga mitmekülgseks erinevate detailide valmistamisel.
Tänu tugevale konstruktsioonile ja täpsele juhitavusele sobib see tööriist korduvateks ja suure koormusega tööoperatsioonideks. Stripper-die funktsioon tagab, et materjal eraldub lõike järel puhtalt ja kontrollitult, vähendades deformatsiooni ning parandades lõikeserva kvaliteeti.
Mida selle tööriistaga teha saab:
- Metallpleki ja nurgaprofiili väljalõikamine
- Täpsete 90° nurkade vormistamine
- Detailide servade ja nurkade korrastamine
- Seeriatootmise detailide kiire ja ühtlane töötlemine
Kus seda teenust vaja läheb:
- Metallitöökojad ja tootmisettevõtted
- Keevitus- ja konstruktsioonitööd
- Masinaehitus ja metallitoodete valmistamine
- Tööstuslik seeriatootmine, kus on oluline täpsus ja kiirus
Tehnilised andmed:
- Maksimaalne lõikevõime: 150 × 150 × 8 mm
- Reguleeritav lõikenurk: kuni 90°
Nurkprofiili lõikamine
Pressile mõeldus proffessionaalne nurkprofiili lõikamise tööriist võimaldab lõigata nurkterast nii 90° kui ka 45° nurga all, mis on hädavajalik kvaliteetsete raamkonstruktsioonide ja keevitatud detailide valmistamisel.
Tööriist on mõeldud just selleks, et tükeldada vinklit puhaste ja täpsete lõigetega, nii et detailid sobiksid hiljem omavahel ideaalselt kokku. See vähendab oluliselt järeltöötluse vajadust ja kiirendab keevitustöid.
Mida see tööriist võimaldab:
- Nurkterase (vinkli) lõikamine 90° ja 45° nurga all
- Raamide, kandekonstruktsioonide ja karkasside detailide ettevalmistus
- Keevitamiseks valmis detailide valmistamine
- Täpsete nurkadega detailide seeriatootmine
Tehnilised võimalused:
- Maksimaalne sirglõige: 80 × 80 mm
- Maksimaalne nurgalõige (45°): 50 × 50 mm
- Täpne ja korduv lõiketulemus
See on ideaalne lahendus neile, kes vajavad täpselt lõigatud nurkprofiile, et hiljem neist kiiresti ja kvaliteetselt raame, konstruktsioone või muid keevitatud metalltooteid kokku panna. Täpsed lõiked tähendavad paremat sobivust, tugevamaid keevisõmblusi ja professionaalset lõpptulemust.
Torude otste vormimine lehe- / oda kujuliseks
Torude otste vormimise ja lõikamne Arrow tooling for pipes tööriistaga. Selle tööriista abil on võimalik lamendada ja lõigata toru ots noole- ehk oda kujuliseks, saavutades ühtlase, sümmeetrilise ja visuaalselt korrektse tulemuse ühe tööoperatsiooniga.
Tööriist sobib nii ümar- kui ka nelikanttorudele ning on reguleeritav erinevatele toru läbimõõtudele. See teeb teenuse eriti praktiliseks dekoratiivsete ja konstruktiivsete metalllahenduste valmistamisel.
Mida selle teenusega teha saab:
- Toru otste lamendamine ja vormimine lehe-/oda kujuliseks
- Ümar- ja nelikanttorude dekoratiivne lõikamine
- Ühesuguste detailide seeriatootmine
- Esteetiliste ja funktsionaalsete toruotsade valmistamine
Kus seda teenust kasutatakse:
- Metallist aedade ja väravate postide otste vormistamine
- Piirete ja turvakonstruktsioonide valmistamine
- Dekoratiivsed metallkonstruktsioonid ja -detailid
- Aiamööbel, varikatused ja metallraamid
- Projektid, kus toru ots peab olema nii visuaalselt viimistletud kui ka vastupidav
Tehnilised võimalused:
- toru mõõt: 10 × 2 mm
- toru mõõt: 30 × 2 mm
- Sobib erinevatele toruprofiilidele
Professionaalne ja korduv tulemus, mida käsitsi lõigates on keeruline saavutada. Ideaalne lahendus aia-, värava- ja piirdetootjatele ning metallitöökodadele, kes hindavad nii töö kiirust kui ka esteetilist lõpptulemust.
Metalli tükeldamine (ümar- ja lattmaterjal)
🔧 Võimalused
Ümarvardade lõikamine
- Läbimõõt: 3–35 mm
- Puhas ja sirge lõige
- Sobib nii üksikdetailideks kui seeriatööks
- Ideaalne tappide, telgede, distantsdetailide ja kinnitusosade valmistamiseks
Lattmaterjali ja metallpleki lõikamine
- Maksimaalne lõikevõime: 200 × 20 mm
- Materjali paksus: 0,8–20 mm
- Sobib flat bar’i, ribamaterjali ja lehtmetalli tükeldamiseks
- Täpne pikkus, minimaalne järeltöötlus
Galerii
Näidised erinevatest töödest, mida oleme aja jooksul teinud ja mis annavad parema ülevaate meie võimalustest selle tööriistaga.vastupidavust ja stiili igasse keskkonda.
